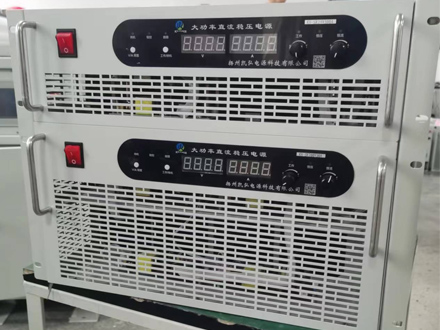

高電圧電源入力電気エネルギーを数千ボルトのDCまたはAC出力に数万ボルトに変換する特別な電源デバイスです。マルチステージトランスモジュールと整流器モジュール、閉ループフィードバック制御システム、高電圧断熱構造、保護回路によって特徴付けられます。医療イメージング、産業試験、科学研究機器などの精密分野で広く使用されています。出力電圧の変動は、端子機器のパフォーマンス精度と動作の安全性に直接影響します。
の出力電圧の安定性に影響する因子高電圧電源内部回路の故障によって引き起こされる可能性があります。フィードバック制御ループの異常な応答は、一般的な障害の原因です。電圧サンプリングおよび電圧分割ネットワーク内の抵抗要素の老化または温度ドリフトは、実際の出力値検出の歪みにつながります。エラー増幅器参照電圧の温度ドリフト特性により、閉ループ規制バランスが破壊される場合があります。 IGBTやMOSFETの劣化などの電力スイッチングデバイスの伝導特性により、一次エネルギー入力脈動が発生します。高周波変圧器巻線層間の部分放電は、二次出力の高周波振動を引き起こします。
安定性に影響を与えるもう1つの要因は、環境要因です。空間電磁干渉は、制御回路のルーティング、特にパルス幅変調信号の感受性パスに侵入します。温度と湿度の劇的な変化は、高電圧成分の表面に凝縮を引き起こし、部分的な排出または断熱パラメーターのドリフトを誘導します。熱散逸の低下によって引き起こされる電力デバイスの過熱は、パワーモジュールのスイッチング特性と効率を変えます。
それを維持する方法は？まず、電源の身体の故障を負荷衝撃と区別するためにノーロードテストを実行し、負荷をシミュレートすることで実際の作業条件に徐々にアプローチします。オシロスコープは出力リップルを監視してフィルター回路の状態を決定し、赤外線熱イメージングは異常な加熱点を見つけることができます。定期的なメンテナンスは、高電圧コンポーネントの断熱抵抗値、電源デバイスはんだジョイントの完全性、および冷却ファンの作業条件の検出に焦点を当てる必要があります。
