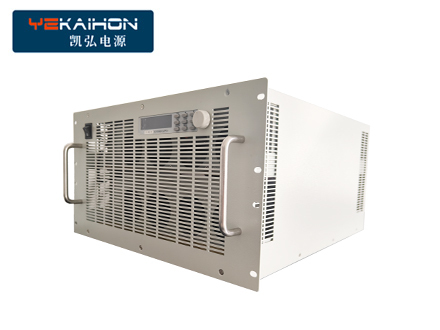

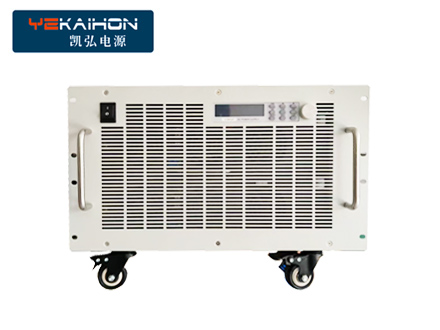

1000V 60A 60KW 高圧直流電源

1000V 60A 60KW 高圧直流電源

基本パラメータ: 入力AC 380V±10%、周波数45Hz-65Hz、出力1000V 60A、総電力60KW。 RS485 プログラム制御、電圧と電流調整可能。

1000V 60A 60KW 高圧直流電源

使用説明書

このタイプのプロフェッショナル電源は通常、高度な統合性とインテリジェンスを備えており、操作プロセスは一般に次のとおりです。

準備作業：配線・検査

●入力配線：電源を適合する産業用電力網（AC380V±10%三相電源など）に接続します。

●出力配線：電源出力端子と負荷機器との接続は、60A以上の電流を流せる専用ケーブルを使用して確実に接続してください。接触不良による過熱を防ぐため、プラスとマイナスの接続が正しくしっかりと行われていることを確認してください。

●接地：動作の安全性を確保するために、電源の保護接地端子は適切に接地する必要があります。

電源投入とパラメータ設定：主に2つの方法

●ローカル操作：電源パネルのタッチスクリーン、ボタン、ノブを介して、希望の出力電圧（0～1000V）と出力電流（0～60A）を直接設定します。定電圧 (CV) モードまたは定電流 (CC) モードを選択でき、電源は設定値を維持するために自動的に切り替わります。

●リモート/プログラマブル操作：電源バックプレーン上の通信インターフェイス（RS485、RS232、イーサネットなど）CAN）を介して、コンピュータまたはPLC（プログラマブルロジックコントローラ）に接続します。上位のコンピューター ソフトウェアでは、次のことができます。

複雑なプログラミングには、SCPI や ModBus などの標準コマンドを使用します。出力電圧/電流波形 (ステップ波、パルス波など) をカスタマイズして、実際の動作条件をシミュレートします。自動テスト システムとのシームレスな統合。

出力とモニタリングを開始する

●すべてのパラメータ設定が正しいことを確認した後、「出力」または「実行」ボタンを押して電源を開始します。

●電圧、電流、電力などのデータをパネル表示や上位コンピュータソフトでリアルタイムに監視します。多くの電源はデータ記録機能をサポートしているため、後の分析が容易になります。

安全なシャットダウン

●試験や製造が終了したら、出力を停止してから電源スイッチを切ってください。

●最初に電源を切り、後で配線を外すという原則を厳守し、電気で動作させないでください。

主な利点と注意事項

●効率的かつ安定：IGBTなどの先進技術を採用し、全負荷効率は95％以上に達し、長時間安定して動作できます。出力電圧/電流の高精度 (安定電圧 <± 0.5%、安定電流 <± 1%)。

●豊富な機能：過電圧、過電流、過熱、短絡などの複数の保護機能を搭載。より高い電流を得るために複数のデバイスの並列拡張をサポートします。一部のハイエンドモデルには双方向機能があり、電気エネルギーをグリッドにフィードバックしてエネルギーを節約し、消費量を削減できます。

●注意事項：

専門的な操作: 訓練を受けた専門家が操作する必要があります。

環境要件: 良好な換気と放熱を確保するために、機器の動作温度、湿度、高度の要件に注意してください。

機器のマッチング：負荷機器の電圧、電流、電力が電源供給範囲内であることを確認し、一定のマージンを確保してください。
